旋振筛概述

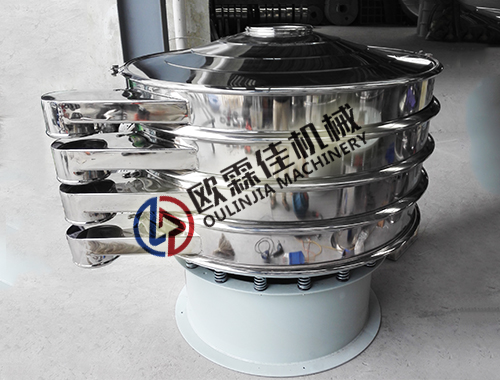

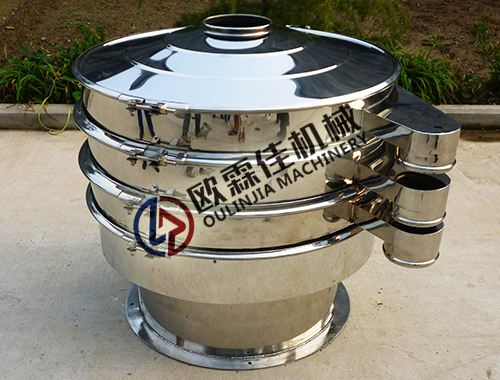

        旋振筛是欧霖佳机械主营产品之一,是一种高精度筛分机,总的功能是把干物料分离成不同的粒径组或从液体中分离出固体。被筛选物料由筛分机上方进料口落入筛面,物料在离心电机产生的三次元振动下在筛面进行螺旋扩散运动,粒径较小物料透过筛孔自由落下,每种规格的物料均由可360度任意旋转排料口自动排出完成筛分工作(图片中排料口重叠是为运输方便,实际使用中每一排料口均可360任意旋转)。

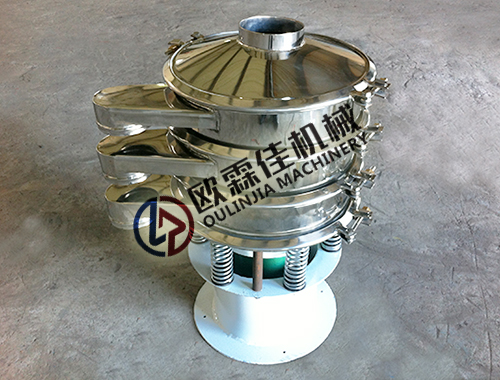

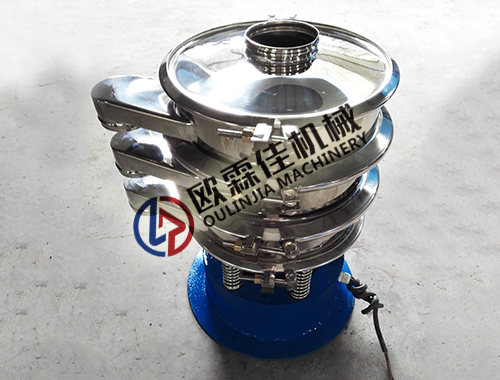

旋振筛


        旋振筛具有噪音低、密封性好、效率高、能耗低、操作简单等特点,设备操作人员可以设定物料穿过筛网的速度和网上运行轨迹,为需要筛分的产品提供较大的处理能力和筛分效率;无论是湿物料或是干物料、重质或轻质、粗粒或细粒,均可使用旋振筛进行有效的筛选、除杂、过滤工作。


        旋振筛能把各类浆液中的非溶性固体物质迅速排出,并连续排渣;单台旋振筛过滤量高达100立方。

        分级就是把颗粒、粉末分成大小不同的粒子段;单台旋振筛可配置1-5层筛网能连续分选出2-6个粒级并控制较窄的力度范围。

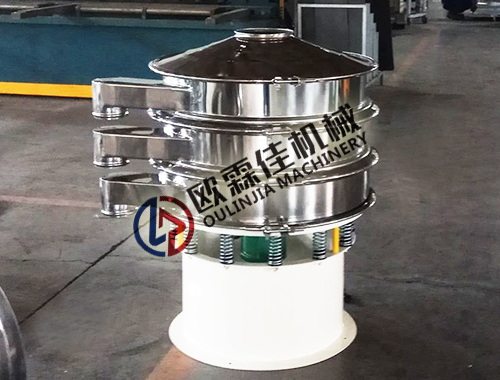

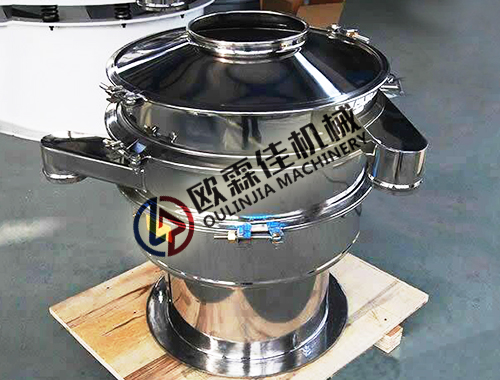

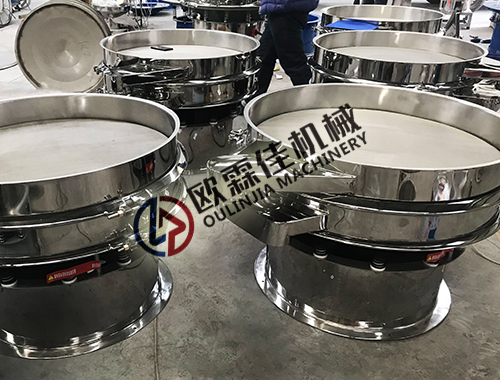

不锈钢旋振筛


工作原理

        旋振筛由直立式振动电机作激振源,电机上、下两端各安装有偏心块,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动由振动体传递给筛面,筛面上的物料运行轨迹呈螺旋式由内向外扩散,故又称作三次元旋振筛。

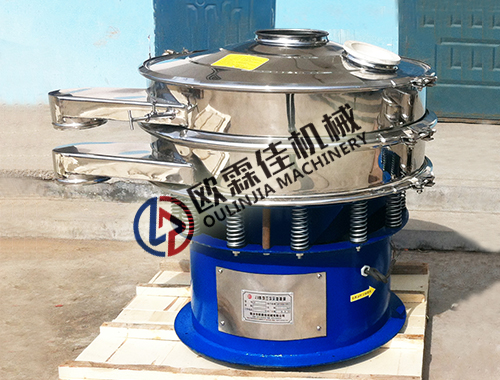

旋振筛


点击查看欧霖佳机械旋振筛电机角度的作用与调整说明

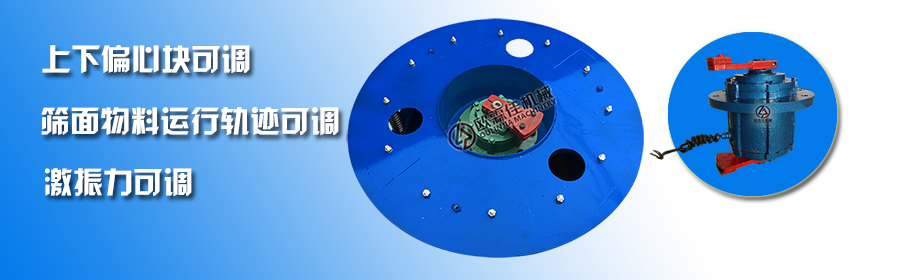

        旋振筛振动电机上部偏心块产生水平振幅,下部偏心块产生垂直振幅,通过增加或减少上下偏心块的重量,可以调节旋振筛的水平或垂直振动幅度,以适合不同比重物料的筛选工作。

        调节振动电机上、下两端偏心块的相位角,可以改变物料在筛面上的运动轨迹。

旋振筛筛分


工作模拟与行业应用

旋振筛筛分模拟


行业应用

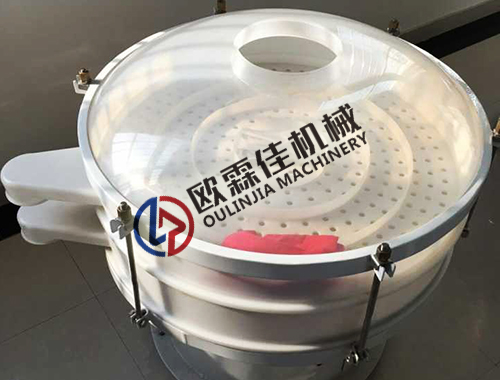

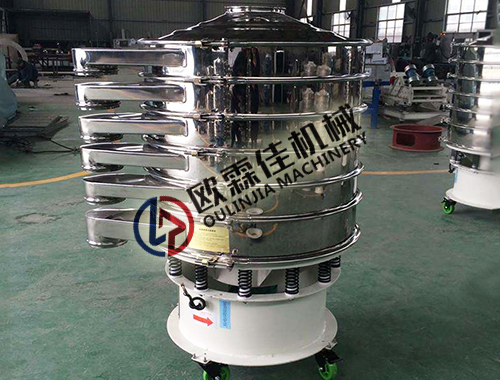

         欧霖佳机械生产的旋振筛已广泛应用于各行各业,为适用更多行业,我公司另可定做各种特殊型号的旋振筛,如加高型、防爆型、移动型、塑料型、强制筛分型、除尘型等特殊型号。

        闸门式旋振筛可保证所筛分的物料在筛机内的停留时间,达到精度要求时开启闸门排出筛上物料,用以保证筛分精度及处理量。

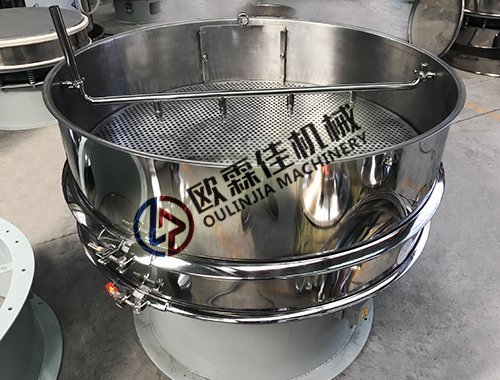

        加缘式旋振筛是针对大投料量、防止物料飞溅、易于观察筛网的机型,特别适用于陶瓷泥浆、颜料等浆液的过滤。


         食品:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、       果汁、面粉、调味品、糊精、饮料、酵母粉等;

         医药:中西药粉、中西药液、工业药品、医药中间体、纤维素等;

         新能源:电池材料等;

         化工:树脂、涂料、化妆品、油漆、硅胶、聚乙烯粉、洗衣粉等;

         金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂、碳化硅、石榴石等;

         陶瓷:泥浆、釉料、陶瓷原料等。


标准结构与型号

旋振筛结构图

       1层式旋振筛安装1个目数的筛网(例80目),有两个排料口(上排料口排粗料,下排料口排细料),依次2层安装2个目数的筛网(例80目、100目)三个排料口,上图为3层旋振筛,可同时筛分出四种大小不同规格的物料。


        旋振筛型号以标准直径与几层网架命名。

旋振筛型号


特点

        1、应用范围广,各类粉末、颗粒、液体与混合料均可有效筛分;

        2、设计精巧耐用效率高、只需要较少的功率消耗;

        3、独特网架设计,筛网寿命长,换网容易,操作简单,清洗方便;

        4、体积小、节省空间,无需地基安装、移动方便;

        5、网孔不堵塞、粉末不飞扬,可以筛分细至500目的颗粒,过滤500目浆液;

        6、可根据不同要求,规格从400mm-2000mm,最多可放置5个不同目数的筛网,可以分离出6种不同的粒子段。


部分细节

旋振筛细节


主要参数

旋振筛技术参数


欧霖佳机械


现场应用与易损件

旋振筛使用现场


        三次元旋振筛易损件主要包括筛网密封圈、清网弹球与球环。

   旋振筛配件
